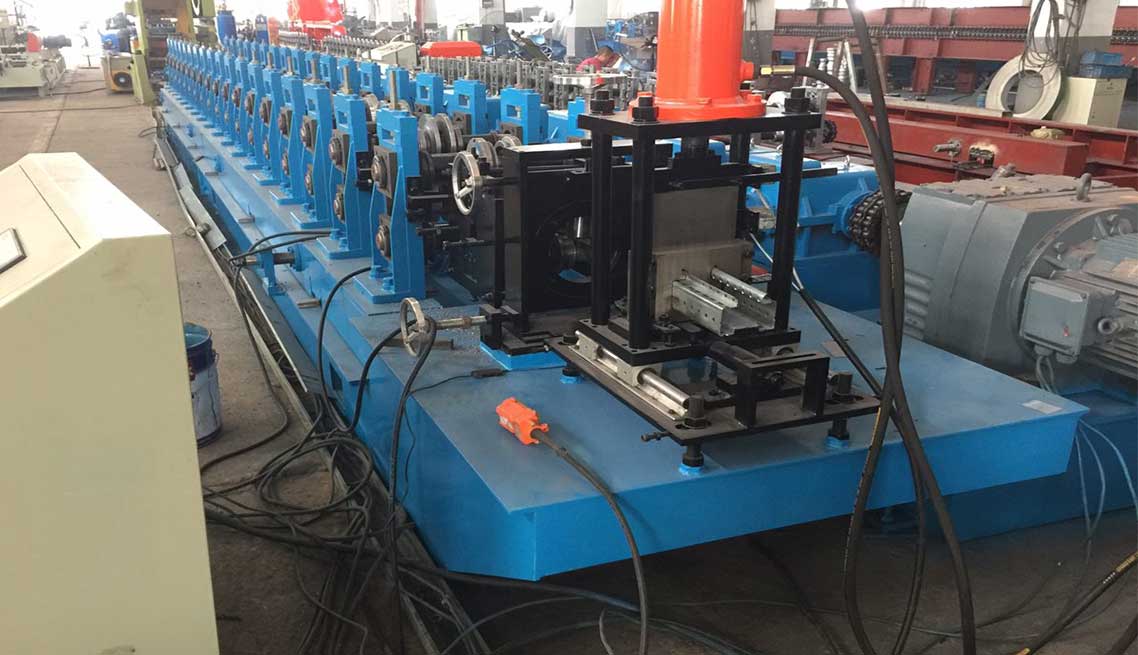

رول فرمینگ یو پالت راک

دستگاه رول فرمینگ پالت راک یا یو قفسه بندی پالت راکت، یکی از انواع سیستم های قفسه بندی در دسترس می باشدکه با توجه به ویژگی ها و قابلیت ها با استقبال زیادی روبرو شده است. قفسه های پالت راک یکی از بهترین و پرکاربردترین قفسه هایی هستند که برای قرار دادن اجسام و لوازم سنگین مورد استفاده قرار می گیرند.

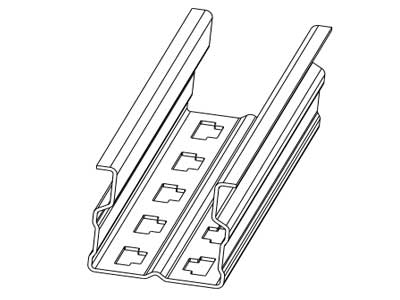

از مهمترین اجزای تشکیل دهنده این سیستم قفسه بندی می توانیم به پروفیل بازوی قفسه بندی اشاره کنیم.سیستم قفسه بندی راک امکان دسترسی آسان به طبقات را فراهم میکند و به راحتی می توان ارتفاع طبقات گوناگون را جابجا کرد. یکی از ویژگی های برجسته این نوع سیستم قفسه بندی امکان اتصال پیچ و مهره های قفسه بندی ها به یکدیگر می باشد.

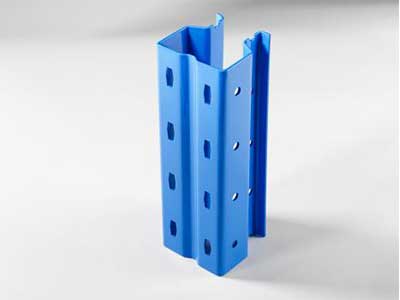

فسه بندی پالت راک

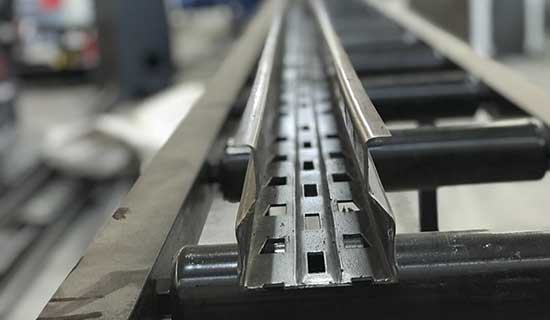

رول فرم قفسه های ذخیره سازی پالت راک

قفسه های ذخیره سازی پالت راک سیستم های ذخیره سازی می باشند قابلیت ساخت سریع ، تنظیم و استفاده مجدد را دارند.از جمله ویژگی های پالت راک،انبارگردانی آسان تر و بهترو دسترسی آسان به هر پالت بدون نیاز به جابه جا کردن پالت های دیگراست.
قفسه بندی پالت راک با نام های قفسه پالت راک، قفسه بندی راک، قفسه راک، نیم طبقه راک، تجهیزات انبار، قفسه فلزی، قفسه بندی فلزی، قفسه بندی صنعتی نیز شناخته می شود. در این نوع قفسه بندی حداکثر استفاده از فضا را خواهیم داشت به این صورت که امکان اجرای این قفسه بندی فلزی در چند طبقه حتی تا ارتفاع ۹ متر متناسب با سالن و با توجه به وزن اقلام قابل اجراست.

  • مشخصات

جنس ورق: رول گالوانیزه

ضخامت ورق:  1.5-2  میلی متر

توان موتور اصلی رول فرمینگ:  11 کیلووات زیمنس

سرعت شکل دهی: 10 – 15 متر بر دقیقه

  • قسمت های اصلی دستگاه رولفرمینگ راک پالت
  1. رول باز کن دستی
  2. سیستم شکل دهی (رول فرمینگ)
  3. واحد برش
  4. سیستم کنترل
  5. میز محصول

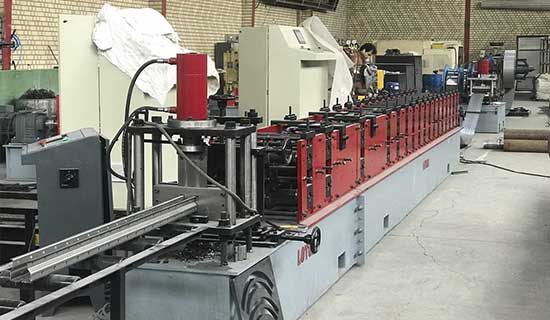

  • چیدمان خط تولید پالت راک



رول باز کن دستی                تغذیه                 رول فرمینگ                  برش                   میز محصول

سیستم رول فرمینگ با راهنمای خط



60 میلی مترقطر شافت
15  گروهتعداد ایستگاه
 فلز سختي كاري شده  ck45جنس شافت اصلی
کروم سختی کاری شدهجنس غلتک
10– 15 میلی مترسرعت شکل دهی
انتقال حركت با زنجير 1.25 اينچنوع انتقال حرکت
چوهو ژاپن شماره 100اندازه زنجیر
اسكلت فلزي طراحي شدهاسکلت اصلی دستگاه
دستگاه برش هیدرولیگ5.3
 برش هیدرولیکنوع سیستم برش
12 مگاپاسکالفشار هیدرولیک
مارک زیمنستجهیزات هیدرولیک
آبكاري شده با كروم ١٢جنس تیغه های برش و قیچی ها
 2 میلی متر±10تلرانس طول برش
