دستگاه اسلیتر: جزئیات فنی و روند کاری در صنعت تولید لوله و پروفیل

مقدمه

دستگاه اسلیتر (Slitter Machine) یکی از تجهیزات کلیدی در صنعت تولید لوله و پروفیل است که برای برش دقیق ورق‌های فلزی به نوارهای باریک‌تر مورد استفاده قرار می‌گیرد. این دستگاه نقش مهمی در افزایش بهره‌وری، کاهش ضایعات و بهینه‌سازی فرآیند تولید ایفا می‌کند. در این مقاله، جزئیات فنی این دستگاه و روند کاری آن را بررسی خواهیم کرد.

اجزای اصلی دستگاه اسلیتر

[aparat id=”cjyw104″ width=”full”]

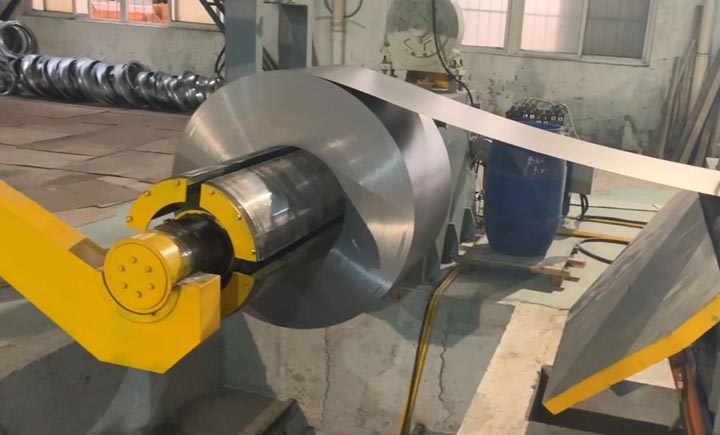

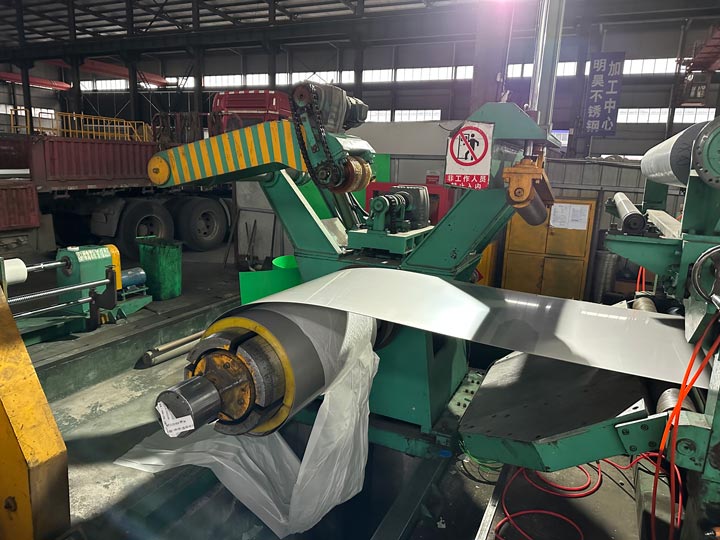

1. سیستم تغذیه ورق (Uncoiler)

• ورق‌های فلزی به صورت کویل (رول) روی یک محور قرار گرفته و وارد دستگاه می‌شوند.
• این بخش باید توانایی کنترل تنش و سرعت تغذیه ورق را داشته باشد تا از ایجاد چین‌خوردگی و پارگی جلوگیری شود.

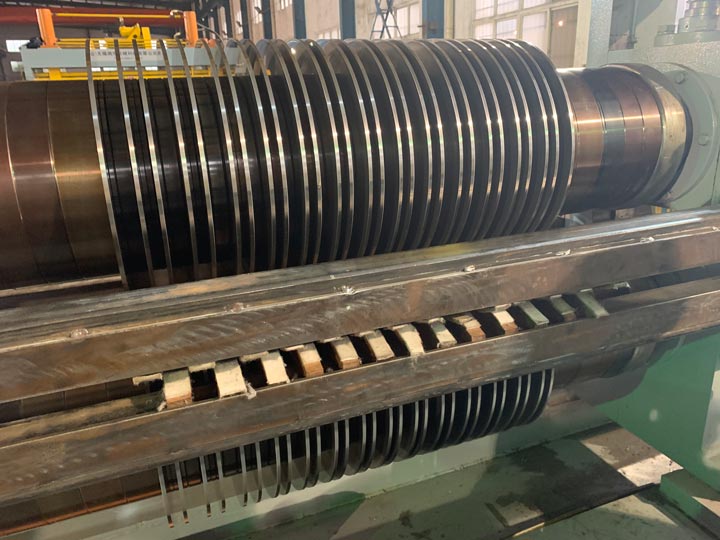

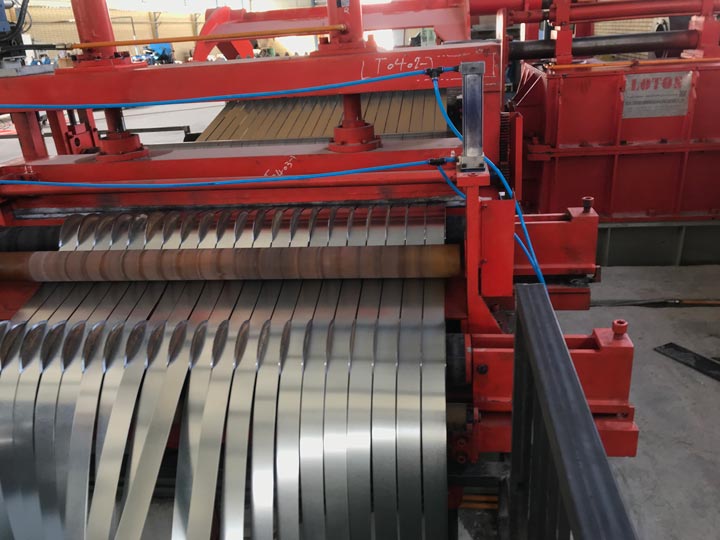

2. واحد برش (Slitting Unit)

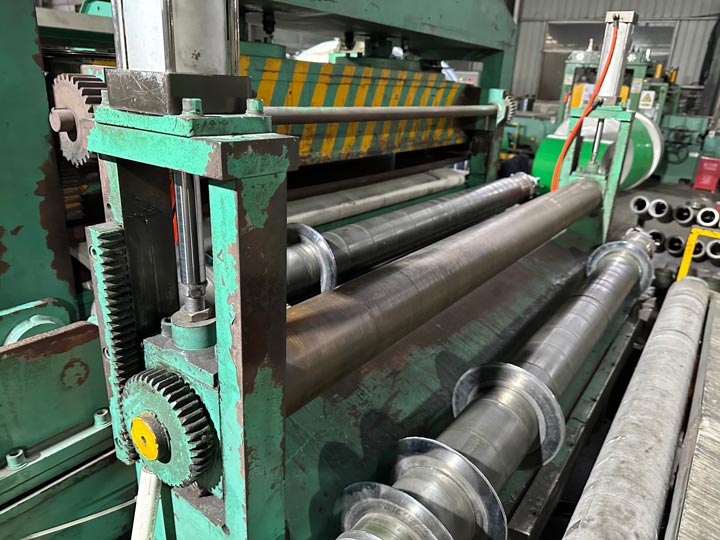

• مهم‌ترین بخش دستگاه که از تیغه‌های دوار (Circular Blades) تشکیل شده است.
• تیغه‌ها بر اساس عرض مورد نیاز تنظیم شده و ورق را به نوارهای مشخص‌شده برش می‌دهند.
• معمولاً از تیغه‌های فولادی سخت‌کاری‌شده برای افزایش دوام و دقت استفاده می‌شود.

3. سیستم کشش و راهنما (Tension & Guiding System)

• پس از برش، نوارهای فلزی باید به طور یکنواخت کشیده و هدایت شوند تا چین‌خوردگی یا تغییر شکل نداشته باشند.
• این سیستم وظیفه کنترل کشش بین تیغه‌ها و بخش جمع‌کننده را بر عهده دارد.

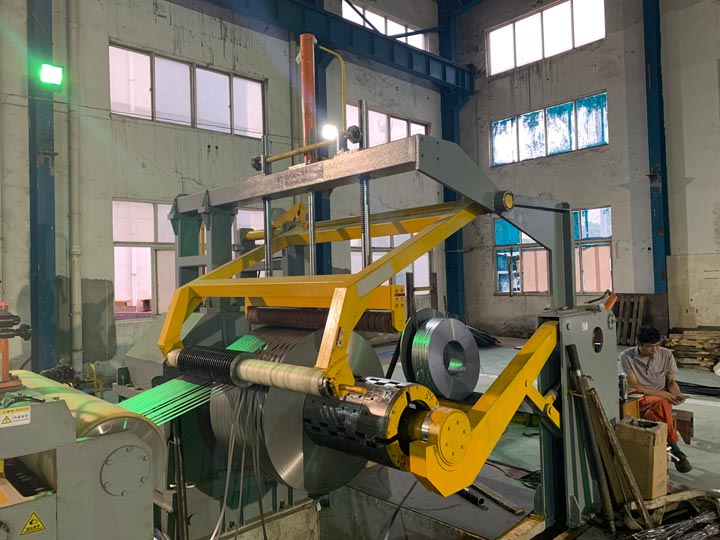

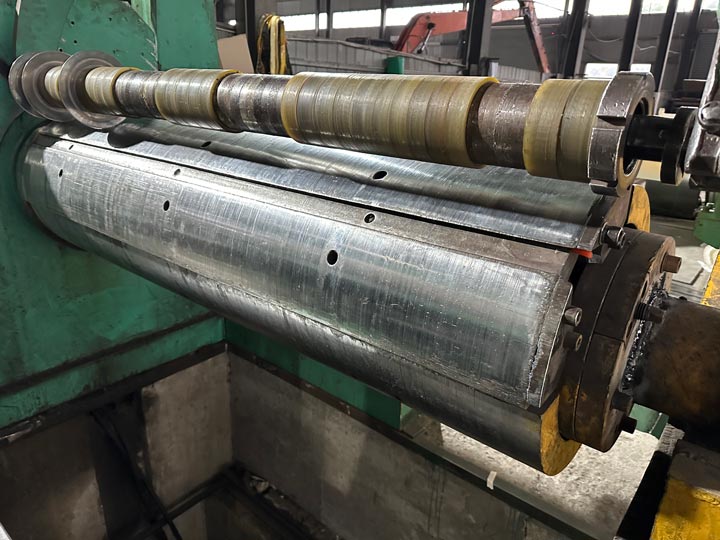

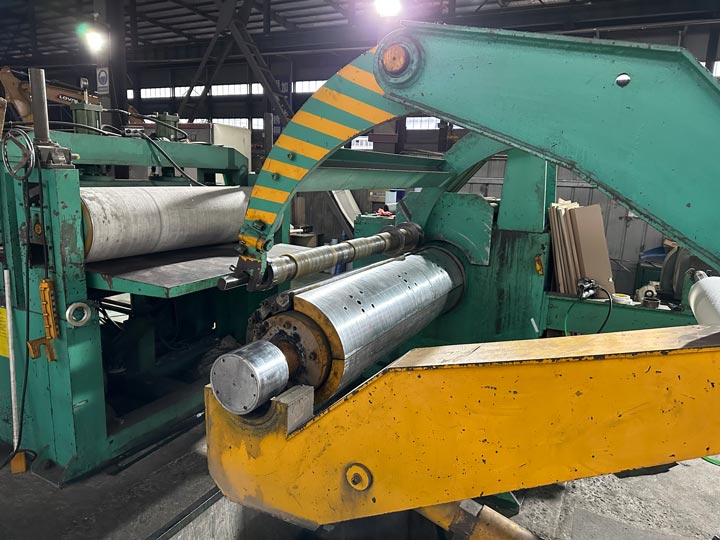

4. رول جمع کن (Recoiler)

• نوارهای بریده‌شده مجدداً روی محورهای جداگانه پیچیده شده و آماده انتقال به مراحل بعدی می‌شوند.
• این بخش باید کنترل سرعت هماهنگ با بخش برش داشته باشد تا از نامنظم پیچیدن نوارها جلوگیری شود.

[aparat id=”cjyw104″ width=”full”]

روند کاری دستگاه اسلیتر

1. تغذیه ورق فلزی

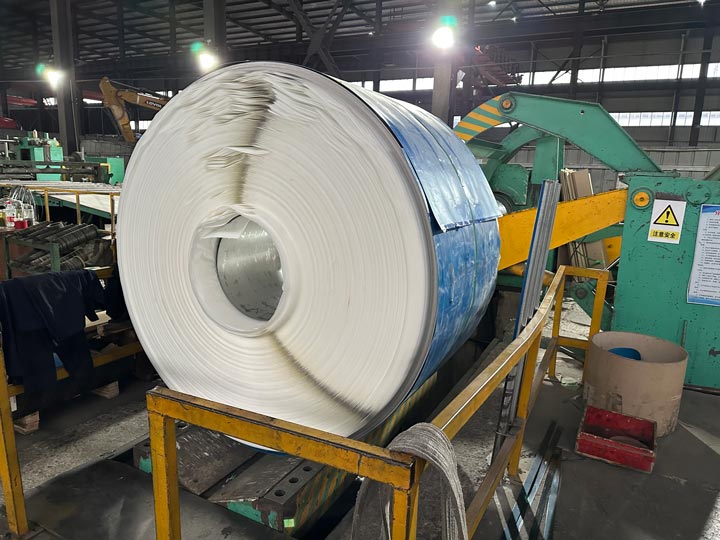

• رول ورق فلزی روی سیستم Uncoiler قرار می‌گیرد.
• دستگاه ورق را باز کرده و به سمت واحد برش هدایت می‌کند.

2. تنظیم تیغه‌های برش

• اپراتور بر اساس عرض نوارهای مورد نیاز، فاصله بین تیغه‌های برش را تنظیم می‌کند.
• تیغه‌های دستگاه باید کاملاً تراز و تیز باشند تا برش یکنواخت و بدون لبه‌های تیز ایجاد شود.

3. انجام فرآیند برش

• ورق فلزی با عبور از میان تیغه‌ها به نوارهایی با عرض مشخص تقسیم می‌شود.
• در حین برش، سیستم‌های راهنما و کنترل کشش برای جلوگیری از اعوجاج و چروک شدن ورق عمل می‌کنند.

4. جمع‌آوری نوارهای برش‌خورده

• نوارهای برش‌خورده وارد سیستم جمع‌کننده (Recoiler) شده و به‌صورت رول‌های جدید پیچیده می‌شوند.
• این نوارها برای فرآیندهای بعدی مانند شکل‌دهی، جوشکاری و تولید لوله و پروفیل آماده می‌شوند.

[aparat id=”lly56d1″ width=”full”]

مزایای استفاده از دستگاه اسلیتر در صنعت لوله و پروفیل

دقت بالا در برش – کاهش خطاهای تولید و بهبود کیفیت محصول نهایی

• افزایش سرعت تولید – امکان برش ورق‌های فلزی در حجم بالا
• کاهش ضایعات مواد اولیه – بهینه‌سازی مصرف ورق‌های فلزی و کاهش هدررفت
• انعطاف‌پذیری در تولید – قابلیت تنظیم عرض نوارها بر اساس نیاز مشتری
• کاهش هزینه‌های تولید – کاهش نیروی انسانی مورد نیاز و بهبود راندمان

دستگاه اسلیتر یکی از اجزای کلیدی در خطوط تولید لوله و پروفیل محسوب می‌شود. این دستگاه با افزایش دقت، کاهش هزینه‌های تولید و بهینه‌سازی مصرف مواد اولیه، نقش مهمی در بهبود عملکرد تولیدکنندگان این صنعت دارد. شرکت لوتوس صنعت آسیا با بهره‌گیری از تکنولوژی‌های روز و ارائه ماشین‌آلات پیشرفته، در راستای توسعه این صنعت گام برداشته و به تولیدکنندگان در افزایش بهره‌وری کمک می‌کند.

جدول مشخصات فنی دستگاه اسلیتر

نکته: مشخصات بالا نمونه‌ای عمومی است و بسته به نیاز مشتریان قابل تنظیم و تغییر است

[aparat id=”gie6und” width=”full”]

.  مقایسه بین انواع دستگاه‌های اسلیتر

الف) اسلیتر طولی (Slitting Machine:

این دستگاه ورق‌های فلزی را به نوارهایی با عرض مشخص برش می‌دهد که در تولید لوله، پروفیل و قطعات صنعتی استفاده می‌شوند. روند کاری شامل مراحل زیر است:

1. تغذیه ورق: رول ورق فلزی روی سیستم Uncoiler قرار می‌گیرد.
2. هدایت به بخش برش: ورق از طریق سیستم راهنما وارد منطقه تیغه‌های برش می‌شود.
3. تنظیم تیغه‌ها: اپراتور با توجه به عرض مورد نیاز، فاصله بین تیغه‌های دایره‌ای را تنظیم می‌کند.
4. عملیات برش: ورق به‌صورت نوارهای باریک برش داده شده و از بخش برش عبور می‌کند.
5. سیستم کشش: نوارهای برش‌خورده از طریق سیستم کنترل کشش عبور می‌کنند تا از چروک شدن یا تغییر شکل جلوگیری شود.
6. جمع‌آوری و بسته‌بندی: نوارهای تولید شده روی محورهای جداگانه (Recoiler) پیچیده شده و آماده انتقال به مراحل بعدی تولید می‌شوند.
   • کاربرد: برش ورق‌های فلزی به نوارهای باریک‌تر برای تولید لوله، پروفیل و سایر قطعات صنعتی
   • ویژگی‌ها:

• دقت بالا در برش نوارها
  • قابلیت تنظیم عرض نوارها
• مناسب برای تولید در حجم بالا

ب) اسلیتر عرضی (Cut-to-Length Machine):

این دستگاه ورق‌های فلزی را به طول‌های مشخص برش می‌دهد و برای تولید ورق‌های استاندارد در صنایع ساختمانی و خودروسازی استفاده می‌شود. روند کاری شامل مراحل زیر است:

1. ورود رول ورق به سیستم Uncoiler

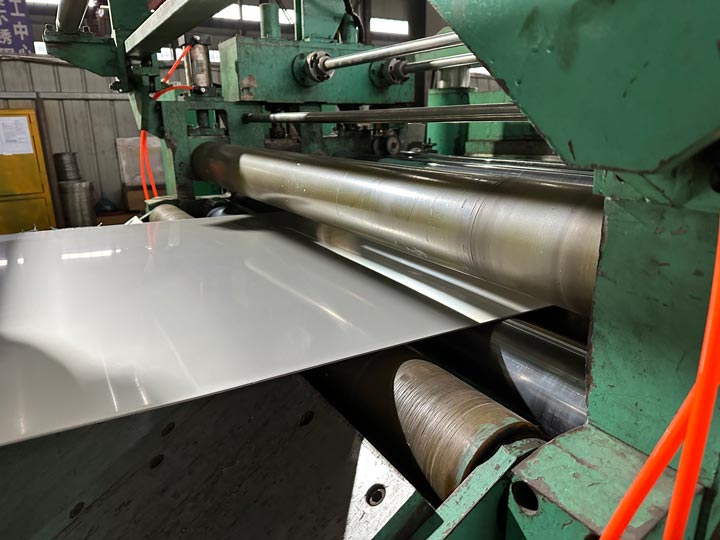

2. هدایت ورق به بخش تنظیم و صاف‌کننده (Leveling System) برای از بین بردن انحناها
3. تنظیم طول مورد نیاز توسط سیستم کنترل PLC
4. برش عرضی ورق با تیغه‌های گیوتینی
5. انتقال ورق‌های برش‌خورده به بخش جمع‌آوری و بسته‌بندی
   • کاربرد: برش ورق‌های فلزی به طول‌های مشخص برای استفاده در صنایع ساختمانی و خودروسازی
   • ویژگی‌ها:

• مناسب برای تولید ورق‌های فولادی در ابعاد استاندارد
  • قابلیت تنظیم طول برش
  • کاهش ضایعات مواد اولیه
• تفاوت اصلی: اسلیتر طولی برای تولید نوارهای باریک و استفاده در خطوط تولید لوله و پروفیل مناسب است، در حالی که اسلیتر عرضی برای تولید ورق‌های با طول مشخص کاربرد دارد.

مقایسه عملکرد اسلیترهای مختلف در کاربردهای صنعتی

دستگاه اسلیتر طولی برای تولید لوله و پروفیل و برش نوارهای فلزی ایده‌آل است. دستگاه اسلیتر عرضی برای تولید ورق‌های با ابعاد استاندارد در صنایع مختلف کاربرد دارد. گزینه‌های سفارشی‌سازی به تولیدکنندگان این امکان را می‌دهد که دستگاه را مطابق با نیازهای خود تنظیم کنند.

[aparat id=”ywhfbz2″ width=”full”]

• سخن نهایی
• شرکت‌ها معمولاً بسته به نیازهای تولیدی خود، مشخصات دستگاه را سفارشی می‌کنند. برخی از موارد قابل تنظیم عبارتند از:

1. تعداد تیغه‌های برش: برای تولید نوارهایی با عرض‌های متفاوت
2. حداکثر ضخامت قابل برش: برای پردازش انواع فلزات با ضخامت‌های مختلف
3. سرعت برش: قابلیت تنظیم سرعت بسته به نوع متریال و حجم تولید
4. سیستم کنترل: امکان استفاده از PLC پیشرفته برای تنظیم خودکار پارامترها
5. نوع مواد پردازش‌شونده: فولاد ضدزنگ، فولاد کربنی، آلومینیوم، مس و سایر فلزات
