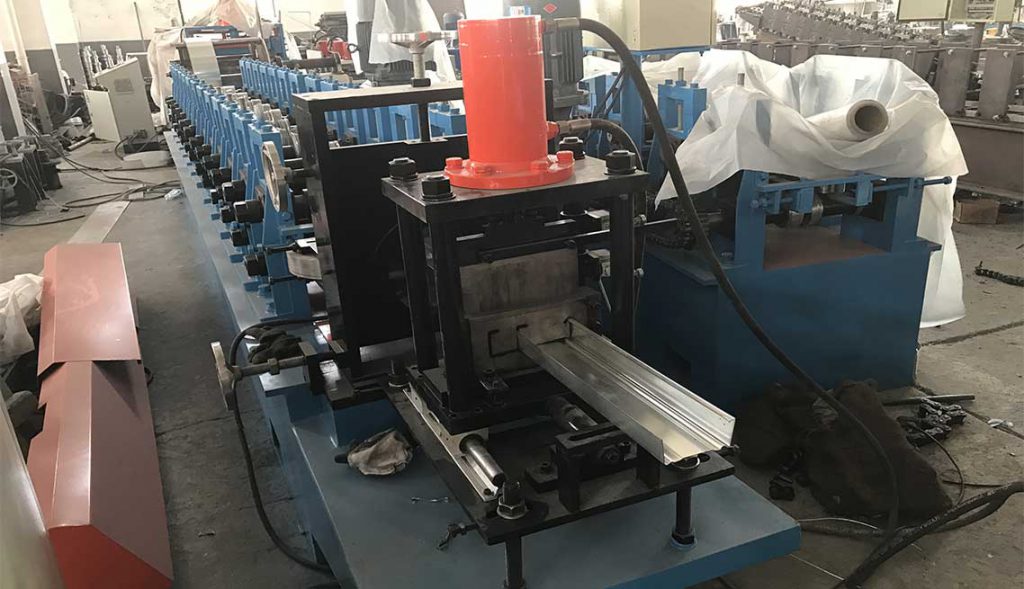

رول فرمینگ استاد و رانر

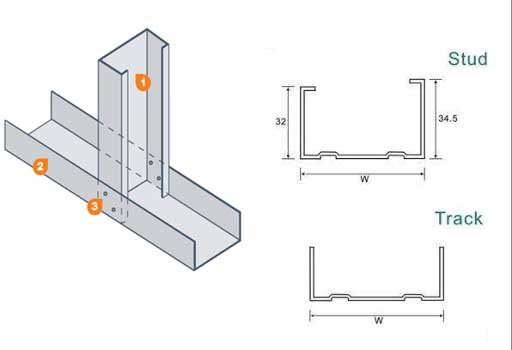

پروفیل استاد رانر چیست؟

پنل های الیاف داری از جنس سیمان (fiber cement) تحت عنوان ساخت و ساز خشک سیمانی در سازه هایی که ساختار آنها بصورت فلزی باشد با زیر سازی هایی به صورت استاد و رانر نصب میشوند. البته میتوان به این موضوع اشاره نمود که به دلیل پوشش در ساختمانهایی که سازه آنها از سازه فلزی سبک (LSF) است، بهترین گزینه را میتوان سازه های استاد و رانر دانست. سیستم دیوار های خشک، از تشکیل شده از قطعاتی افقی و عمودی از نوع ورق های فولادی رولفرمینگ شده به نام استاد و رانر تشکیل می شود.قطعات افقی به رانر وقطعات قائم موسوم به استادها هستند. در قسمت اول نسب رانرها در دو تراز کف و سقف نصب می شوند و در مرحله بعد استادها در فاصله ای مناسب بر روی رانر قرار داده میشوند. اتصال بورد ها به استاد و رانر باعث کم شدن نیروی وارده به ساختمان در زلزله شده و در زمان وقوع زلزله پایداری ساختمان را بالا می برد.

کاربرد سازه ‏ال اس اف :

• ساختمان‌های مسکونی چند واحدی حداکثر تا ۵ طبقه
• مجموعه‌های ورزشی و آموزشی
• کارخانه‌ها و کارگاه‌های صنعتی
• ساخت نیم‌طبقه در فضاهای دارای ارتفاع زیاد
• اضافه کردن طبقات در پشت‌بام به ساختمان
• ساخت شهرک‌های مسکونی در مواقع لزوم در حداقل زمان ممکن
• به طور کلی ساخت هر سازه و ساختمانی که با محدودیت طبقه مواجه است.

اجزای تشکیل دهنده سازه ‏ال اس اف (LSF)
به طور کلی یک پنل از این سازه شامل چند بخش اصلی به شرح ذیل است:
• ورق‌های فولادی رولفرم شده جهت تأمین سازه
• صفحات تخته گچی به‌عنوان پوشش درونی
• لایه عایق حرارتی و صوتی

ال اس اف (LSF) در حقیقت سازه های پیش ساخته یا مودولاری هستند که از مقاطع فولادی با جداره نازک ساخته شده اند. این مقاطع فولادی به صورت ورق هایی با روکش گالوانیزه شده هستند. ایین سازه با استفاده از دستگاه های رولفرمینگ ساخته میشود. کمپانی لوتوس تولید کننده انواع ماشین الات فرمینگ از جمله دستگاه های ال اس اف میباشد. این ورق‌ها با استفاده از دستگاه‌های مخصوص رولفرمینگ، نورد شده و به صورت پروفیل‌های سبک در ابعاد مختلف تولید‌ می‌شوند. این سازه‌های پیش ساخته فولادی عموما به صورت خشک و با استفاده از پیچ و مهره و اتصالات اجرا می‌شوند.
سازه ‏ال اس اف در واقع تشکیل دهنده چهارچوب یا اسکلت فلزی در سازه است. در قسمت های دیگر ساختمان نیز به منظور سبک‌سازی حداکثری سازه، از پروفیل‌های تولید شده با رولفرمینگ استفاده می‌کنند. این پروفیل‌ها را با مصالح مختلف از جمله سرامیک، سنگ و پی‌وی‌سی و…. می‌توان پوشش داد.

پروفیل C استاد:
سازه استاد، به صورت کلی سازه های عمودی در ساختمان هایی با سازه های فلزی و قاب فولادی میباشد سازه های استاد درفاصله ۴٠ و۳٠ و۶٠ سانتیمتر از یکدیگر قرار می گیرند . این پروفیل ها وظیفه زیرسازی و چهار چوب را برای نصب بورد یا پانل ای اصلی انجام میدهند. مقطع این پروفیل C شکل بوده و در اندازه های۵۰،۷۰ و ۷۵، ۱۰۰ میلیمتر و در دو مدل بر اساس استانداردهای DIN و NF تولید و عرضه می شود.

پروفیل U رانر:
سازه رانر، بخش افقی ساختار قاب فولادی را در دیوارهای خشک تشکیل می دهد.و در دو مدل بر اساس استانداردهای DIN وNF تولید و به فروش میرسد. این سازه در کف وسقف پروژه قابل قرار گیری است . مقطع این پروفیل به صورت U می باشد. و در اندازه های مطابق با انواع استاد ساخته می شود.
