چگونه فلاور پترن یک پروفیل را طراحی کنیم؟
در این مقاله بصورت تصویری و قدم ب قدم به آموزش نحوه طراحی یک پروفیل U به عنوان مثال می پدازیم.
قدم اول

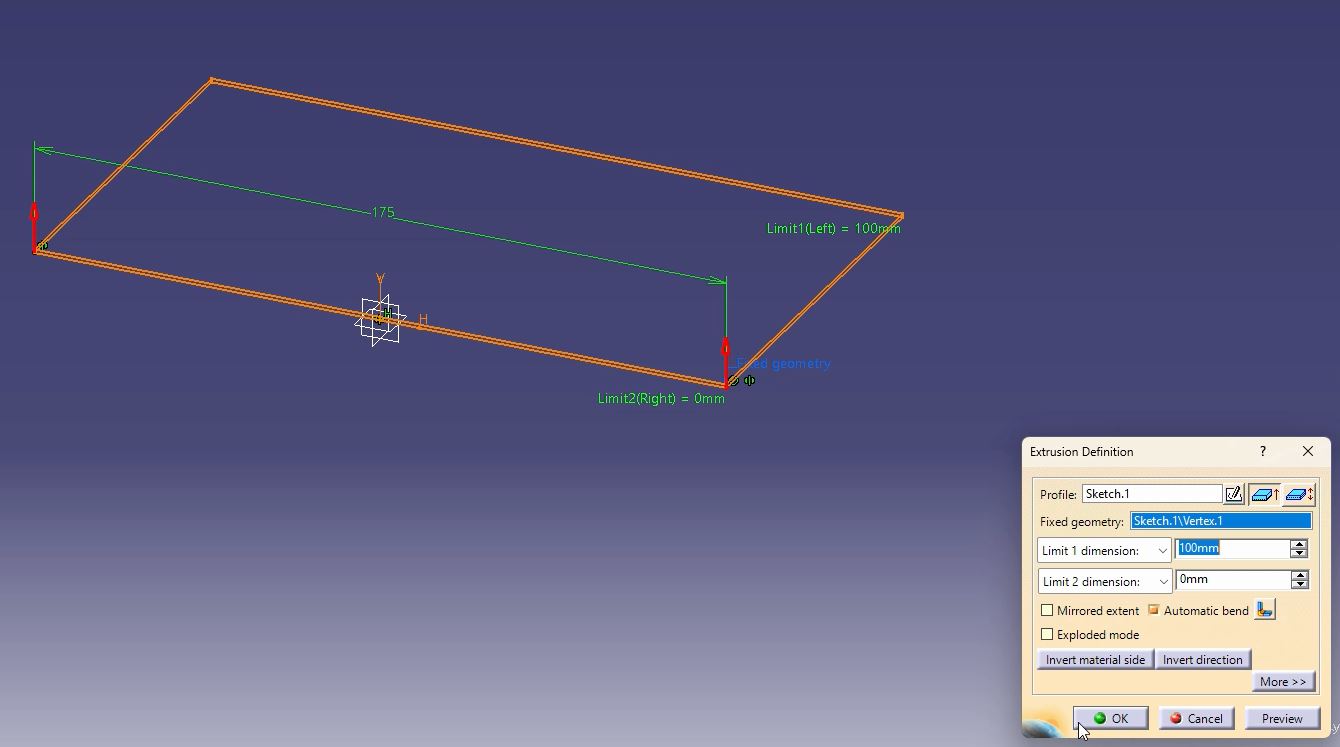

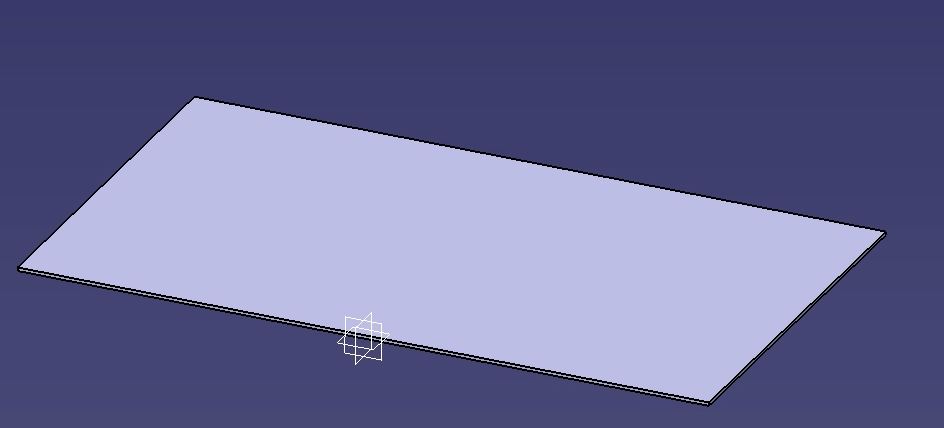

ما برای این کار به نرم افزار catia نیاز مندیم. در قدم اول ورقی با ضخامت 0.9 میلی متر و عرض 175 میلی متر طراحی کرده و آن را در مرکز صفحه قرار می دهیم و در ادامه خط کشیده شده را امتداد می دهیم تا به یک صفحه تبدیل شود و نمایانگر ورق فلزی ما باشد.
لازم به ذکر است که این عملیات دو خم با زاویه 90 درجه دارد که ما آن را به 4 مرحله تقسیم می کنیم که در هر مرحله ورق ما 22.5 درجه خم می شود. اما باید دانست که دستگاه ما به 6 ایستگاه نیاز دارد. یکی برای ورود ورق ، 4 ایستگاه برای انجام خمش و ایستگاه آخر برای خم کردن 5 درجه دیگر تا زوایا به 90 درجه برسند تا برگشت پذیری ورق خروجی نیز جبران شود.
به یاد داشته باشید که ما در انتهای هر مرحله فایل ساخته شده را بصورت مجزا سیو ی کنیم تا در نهایت با قرار دادن همه فایل ها باهم یک فلاور پترن ساخته شود.
مرحله دوم

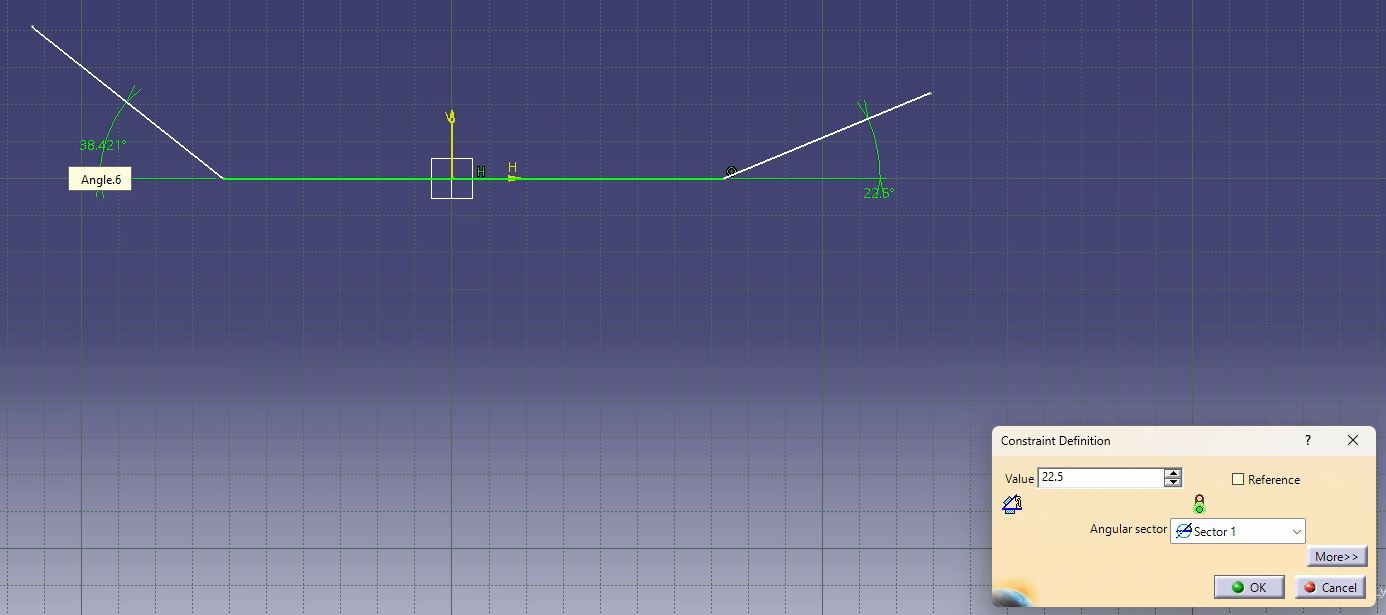

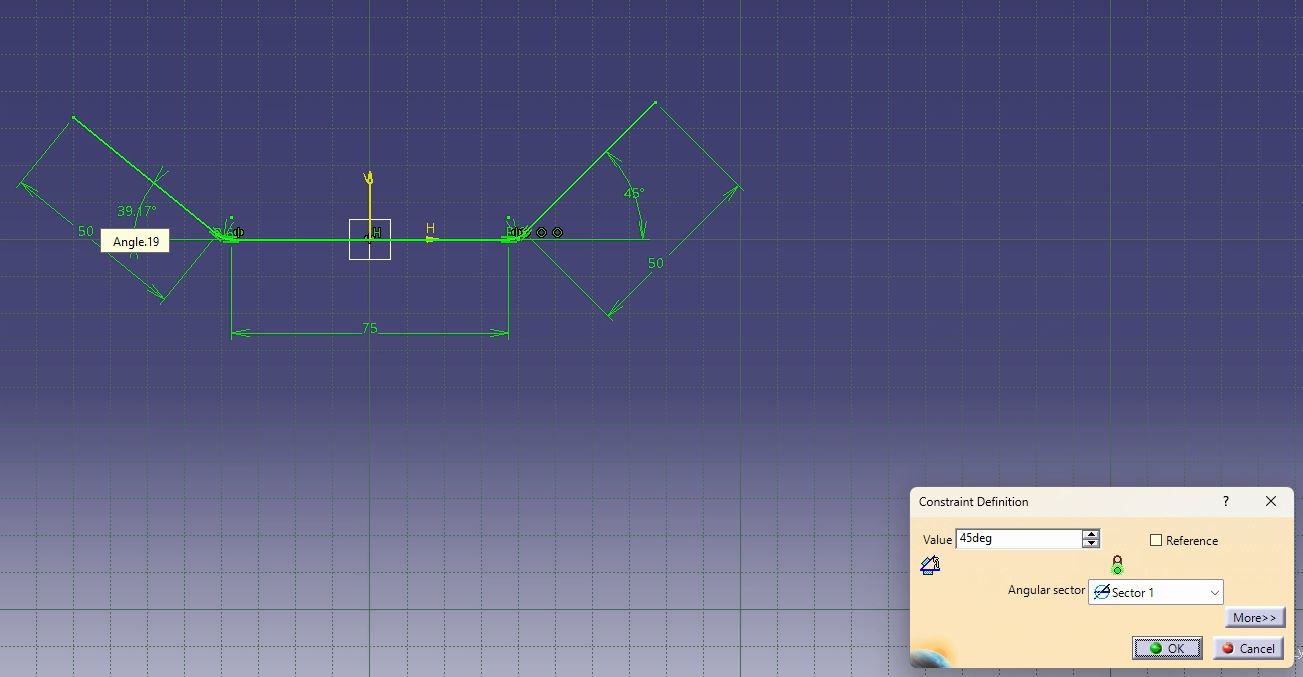

همانطور که گفته شد اینجا در مرحله دوم ما 22.5 درجه به ورق خود خم می دهیم. این کار را با تقسیم ورق به یک عرض 75 میلی متر در وسط و دو عرض 50 میلی متر برای دو طرف انجام میدهیم تا با بالا آمدن گوشه ها در انتها یک پروفیل U ساخته شود.
مرحله سوم

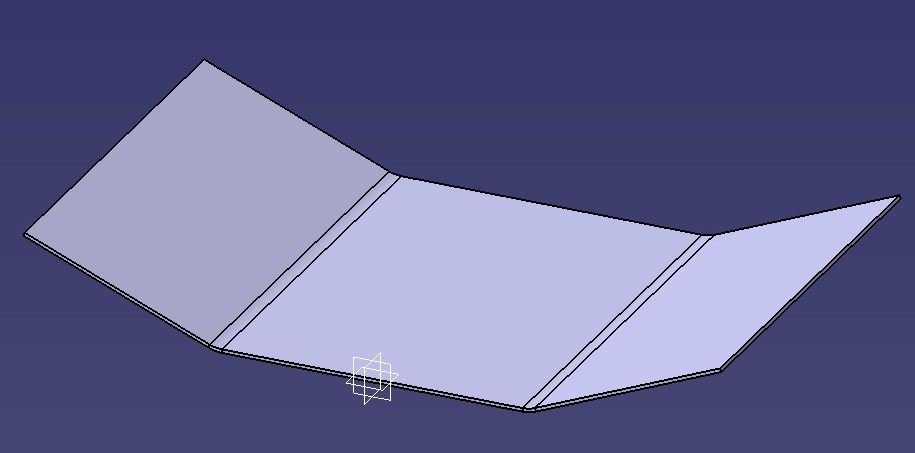

در مرحله سوم 22.5 درجه دیگر به ورق مان خم می دهیم تا زاویه به 45 درجه برسد.
مرحله چهارم

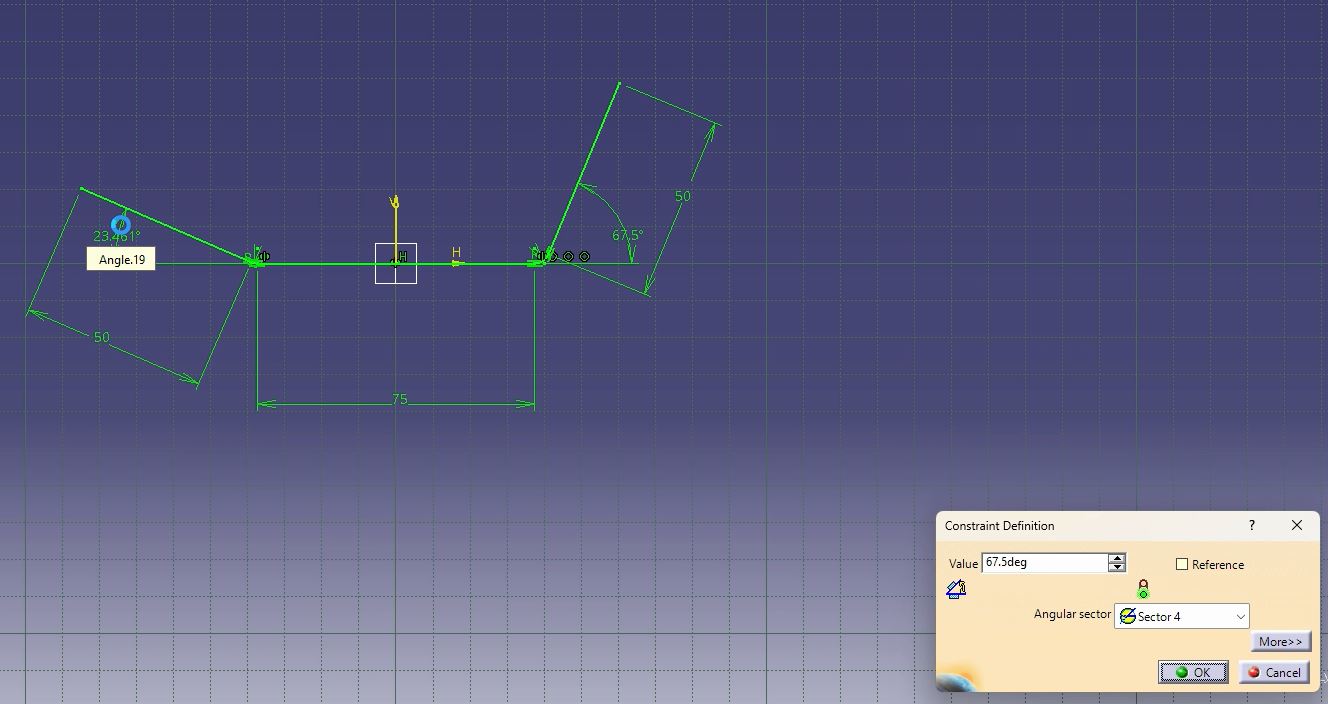

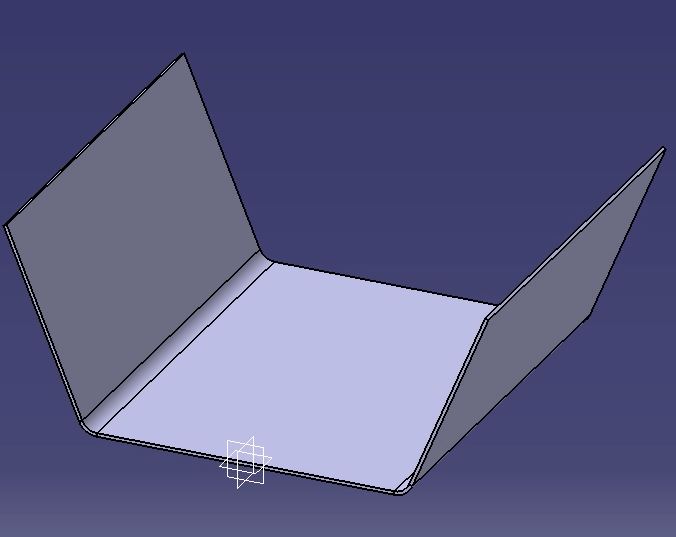

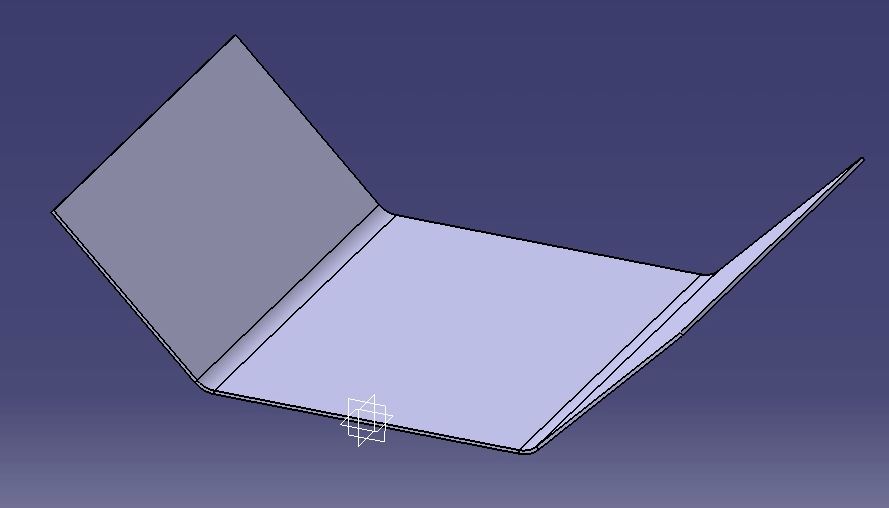

در مرحله چهارم هم کار مرحله قبل را تکرار می کنیم و اکنون پروفیل ما 67.5 درجه خم شده است.
مرحله پنجم

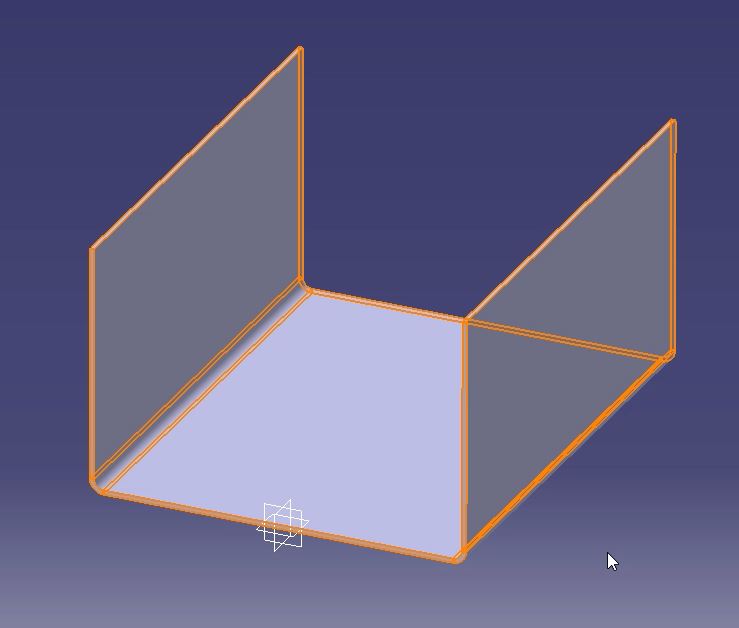

در مرحله پنجم زاویه ما به 90 درجه رسیده و فقط یک مرحله دیگر باقی می ماند.
مرحله آخر

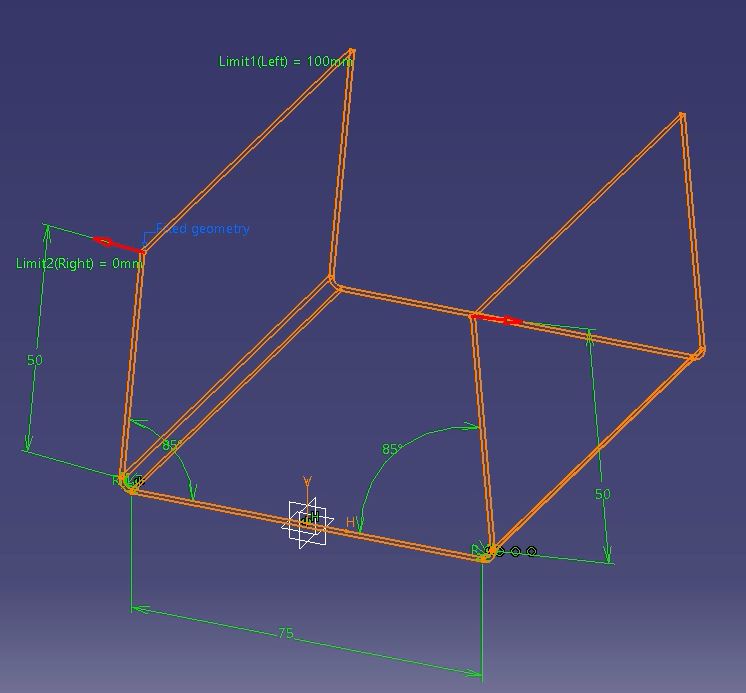

در مرحله آخر کار پروفیل ما تقریبا تمام شده و ورق دارای دو لبه قائم است و فقط می بایست 5 درجه دیگر خم شود تا برگشت پذیری آن جبران شود.

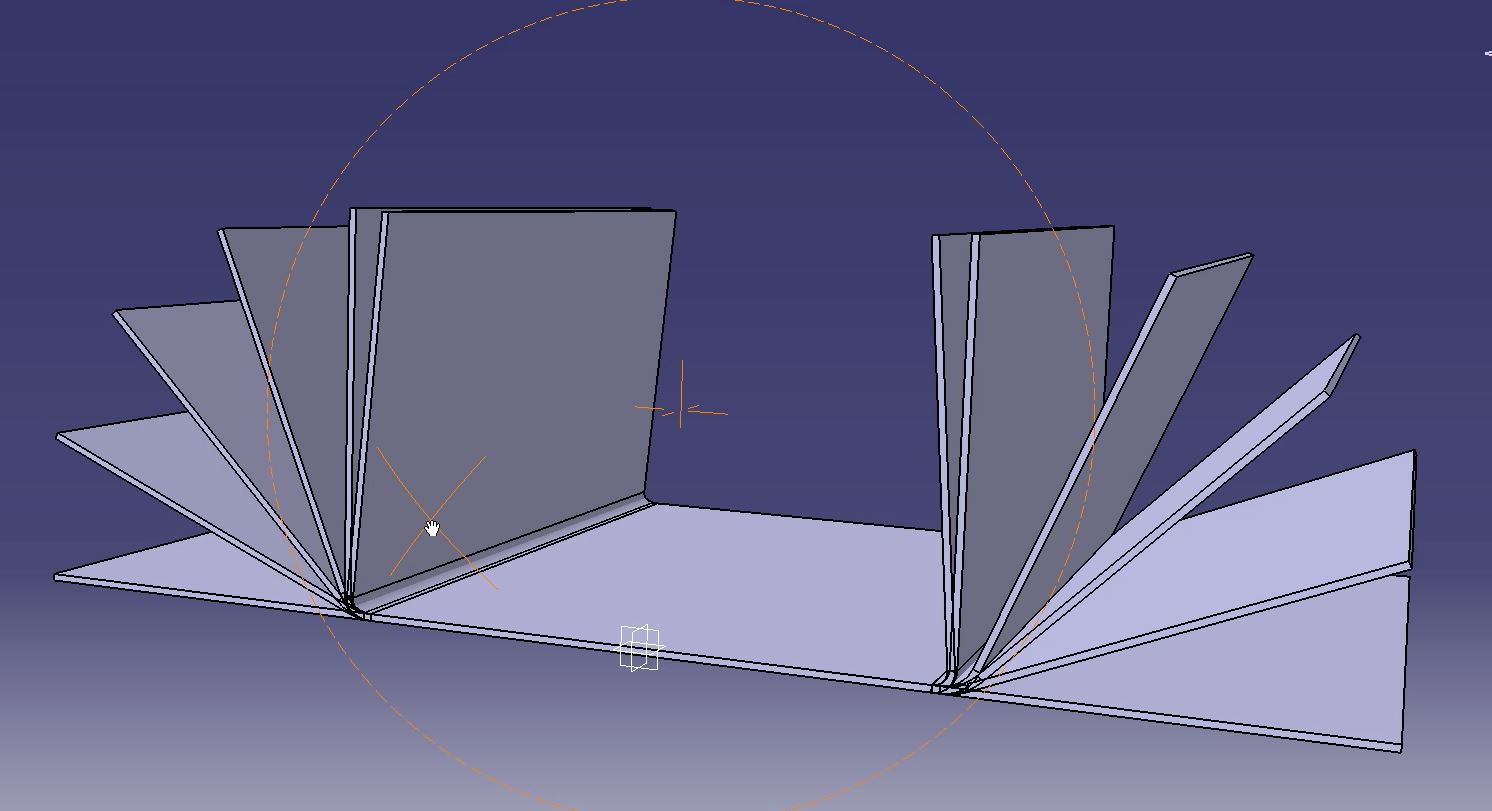

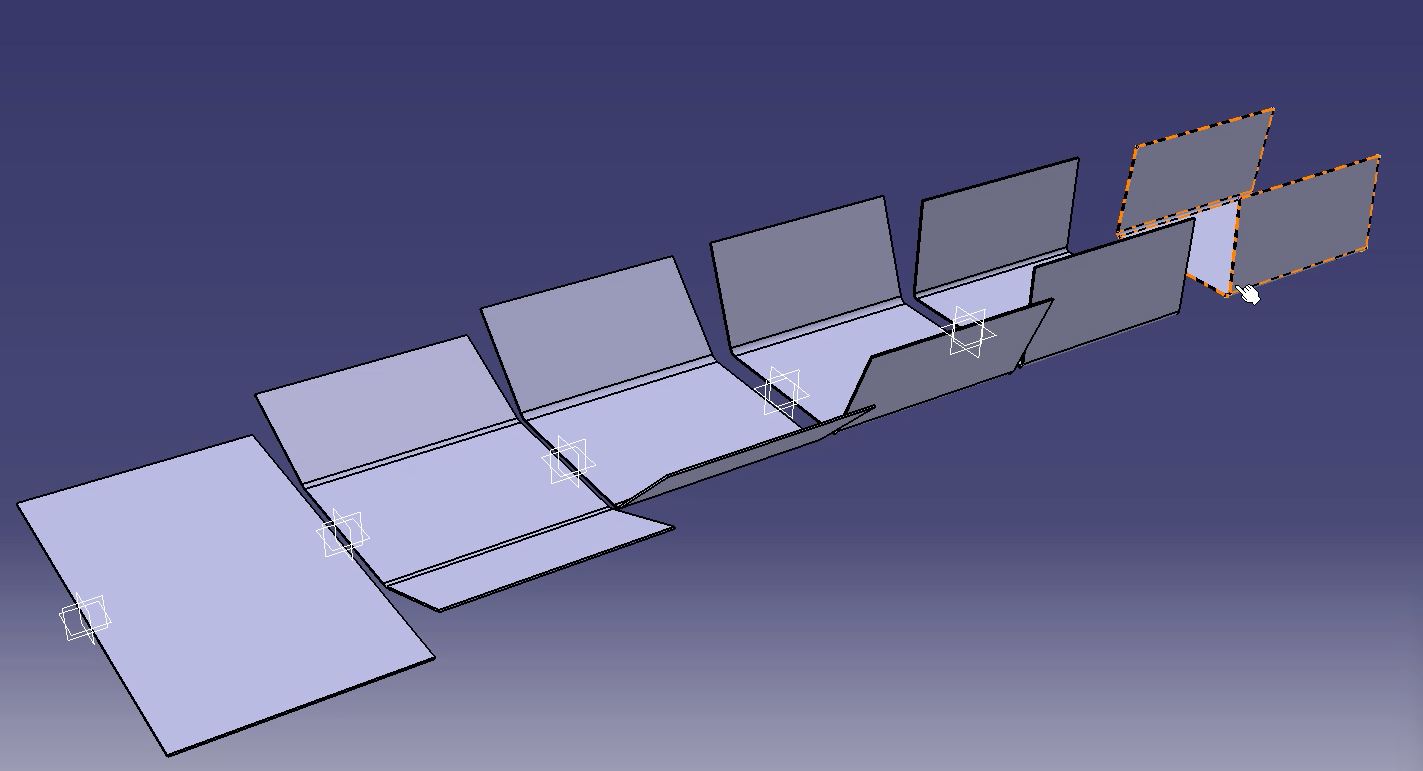

تصویری که اینجا می بینید بر روی هم قرار گرفته تمام ورق های ساخته شده است تا یک فلاور پترن از ساخته شدن یک پروفیل U را به ما نشان دهد.
