بررسی فنی، اهمیت، و خدمات تخصصی شرکت لوتوس صنعت آسیا
در صنعت تولید قطعات فلزی و بهویژه در خطوط رولفرمینگ، جانمایی و چینش صحیح ماشینآلات نقش بسیار حیاتی در کیفیت نهایی محصول، بهرهوری خط تولید و حتی کاهش استهلاک تجهیزات ایفا میکند. به همین دلیل، طراحی اصولی فضای تولید و تعیین محل قرارگیری دقیق هر دستگاه، تنها یک کار مهندسی ساده نیست؛ بلکه بخشی از راهبرد تولید حرفهای و بلندمدت به شمار میرود.
در این مقاله، به بررسی کامل مفهوم جانمایی خط تولید، تاثیر آن در عملکرد ماشینآلات رولفرمینگ، جزئیات چینش تجهیزات تولیدی شرکت لوتوس صنعت آسیا و خدمات ویژهای که این شرکت در زمینه نصب، راهاندازی و پشتیبانی ارائه میدهد، میپردازیم.
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
جانمایی خط تولید چیست و چرا اهمیت دارد؟
جانمایی خط تولید (Production Line Layout) به معنی تعیین محل دقیق هر یک از اجزای فنی، تجهیزات، دستگاهها، تابلوهای برق، سیستمهای انتقال مواد و حتی فضای کاری اپراتورها در داخل سالن تولید است. این طراحی با هدف ایجاد جریان تولید روان، ایمن و بهرهور انجام میشود.
یک جانمایی حرفهای با در نظر گرفتن اصولی چون حداقلسازی جابجایی مواد، سهولت دسترسی اپراتور، تهویه و ایمنی، امکان تعمیر و نگهداری، و پیشبینی توسعهی آتی خط، تأثیر مستقیم بر موارد زیر دارد:
افزایش سرعت و بهرهوری خط تولید
کاهش احتمال تداخل کاری بین دستگاهها و اپراتورها
جلوگیری از توقفهای ناشی از تنگناهای فضا یا مسیرهای حرکتی
صرفهجویی در مصرف انرژی و زمان
بهینهسازی فضای فیزیکی سالن تولید
افزایش عمر مفید دستگاهها از طریق عملکرد روان و بدون فشار اضافی
جانمایی در خطوط رولفرمینگ: نکات خاص و چالشها
خطوط رولفرمینگ از آنجا که عموماً شامل فرآیندهای پیوسته و طولانی هستند (گاهی تا بیش از 30 متر)، به جانمایی دقیقتری نیاز دارند. از مهمترین نکاتی که در طراحی جانمایی خط رولفرمینگ باید در نظر گرفته شود، میتوان به موارد زیر اشاره کرد:
راستای حرکت ورق: باید کاملاً مستقیم و بدون انحراف باشد تا از انحراف پروفیل جلوگیری شود.
پایداری پایههای دستگاه: چون رولفرمینگ شامل نیروهای بالا و لرزشهای متوالی است، زیرسازی باید مستحکم باشد.
فضای اطراف برای سرویس و تنظیمات: اپراتورها باید به راحتی به دو طرف دستگاه دسترسی داشته باشند.
موقعیت تابلو برق و سیستم هیدرولیک: نزدیک و قابل دسترس ولی ایمن و دور از نقاط پرحرارت یا متحرک.
پیشبینی لووپ در صورت نیاز: چاله لووپ در صورت اختلاف سرعت میان بخشهای مختلف باید از ابتدا در نقشه پیشبینی شود.

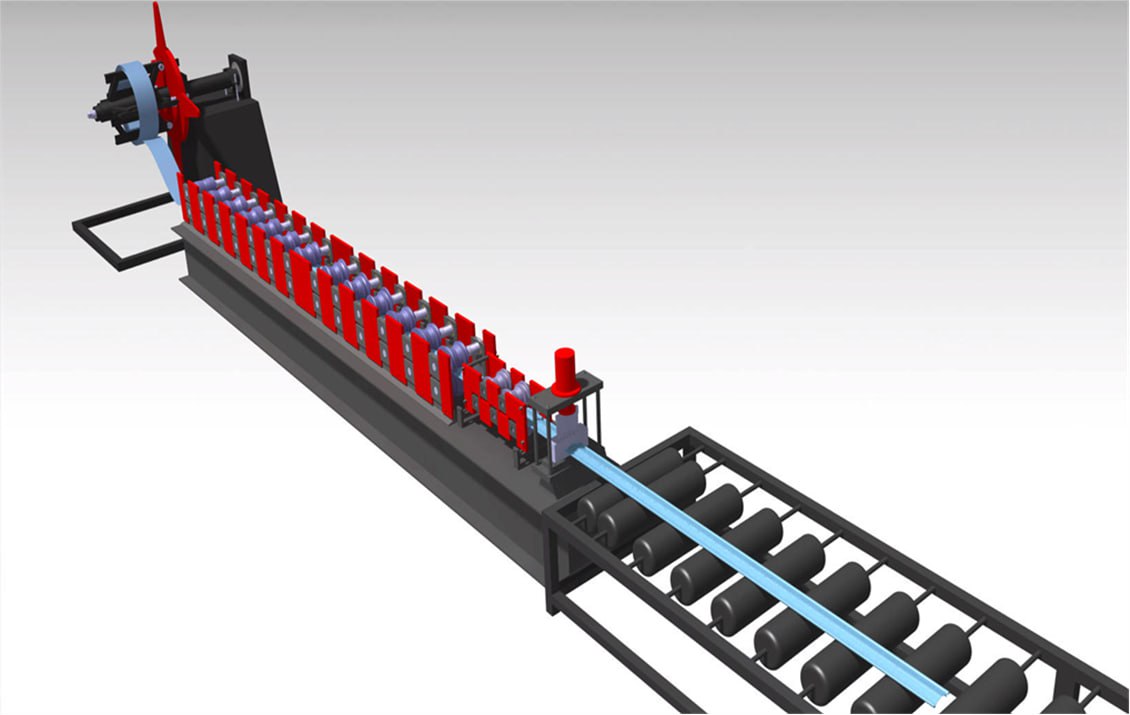

ترتیب استاندارد دستگاههای رولفرمینگ شرکت لوتوس
در اکثر خطوط رولفرمینگ طراحیشده و ساختهشده توسط شرکت لوتوس صنعت آسیا، ترتیب دستگاهها بهصورت استاندارد و مهندسیشده مطابق با نوع محصول نهایی و سرعت مورد انتظار به شرح زیر است:
دکوایلر (Uncoiler):
دستگاهی برای باز کردن کویل ورق فلزی. دکوایلرها در ظرفیتهای 3 تن، 5 تن، 7 تن و 10 تن توسط لوتوس تولید میشوند. نوع دکوایلر ممکن است دستی، موتوردار یا هیدرولیکی باشد.سیستم لولینگ:
بین دکوایلر و ایستگاه پانچ قرار دارد و وظیفه دارد ورق را صاف کند و لبه ورق را به دقت وارد دستگاه کند.سیستم پانچ (در صورت نیاز):
بسته به نوع محصول، ممکن است قبل از ورود ورق به ایستگاههای فرمینگ، سوراخکاری یا پانچهایی روی آن انجام شود.لووپ (Loop Pit):
در خطوطی که واحد پانچ یا فرمینگ و برش سرعتهای متفاوتی دارند، یک چالهی ذخیره ورق طراحی میشود تا ورق اضافی در آن حلقه شود و از توقف خطوط جلوگیری گردد. این چاله با ابعاد خاص از پیش طراحی شده و قبل از نصب دستگاه باید در محل اجرا شود.دستگاه رولفرمینگ:
هستهی اصلی خط که شامل تعدادی ایستگاه فرمدهی است. رولفرمینگ با طراحی قالبهای دقیق، وظیفه شکلدهی به ورق را دارد.سیستم برش:
بر اساس برنامه طولبری، برش در انتهای خط با دقت بالا صورت میگیرد. این گیوتینها ممکن است از نوع هیدرولیک یا سروو باشند.میز محصول نهایی:
جهت نگهداری، تخلیه و جابجایی راحتتر پروفیلهای تولیدشده.
چالهی لووپ (LOOP) چیست و چه زمان باید اجرا شود؟
در خطوطی که دو یا چند بخش از خط تولید (مثلاً واحد پانچ و واحد رولفرمینگ) سرعتهای متفاوتی دارند یا بین آنها نیاز به تعادلسازی فرآیند است، باید از چالهی لووپ استفاده شود.
در این حالت، ورق وارد چاله شده و به صورت موقت به شکل منحنی در آن ذخیره میشود تا در زمان توقف یا کندی یک بخش، بخش دیگر بتواند بدون توقف به کار خود ادامه دهد. عمق، طول و عرض این چاله بر اساس نوع ورق، سرعت خط و فضای کارخانه توسط تیم فنی لوتوس تعیین شده و نقشهی اجرایی آن در اختیار مشتری قرار میگیرد.
خدمات تخصصی شرکت لوتوس در جانمایی، نصب و راهاندازی
شرکت لوتوس صنعت آسیا به عنوان طراح و تولیدکنندهی بیش از 150 نوع دستگاه رولفرمینگ تخصصی، تنها به فروش ماشینآلات بسنده نمیکند، بلکه مجموعهای کامل از خدمات فنی و پشتیبانی را نیز ارائه میدهد.
خدمات فنی لوتوس در حوزه جانمایی شامل:
بازدید فنی از محل کارخانه مشتری
بررسی شرایط ابعادی، برقی و زیرساختی سالن تولید
طراحی نقشه کامل جانمایی دستگاهها با مقیاس دقیق
ارائه نقشه اجرایی چالهی لووپ در صورت نیاز
مشاوره در زمینه زیرسازی، کفسازی، تامین برق سهفاز، تهویه، نورپردازی و…
خدمات نصب و راهاندازی شامل:
ارسال تیم متخصص نصب دستگاه به سراسر ایران و کشورهای دیگر
تراز کردن دقیق ایستگاهها با استفاده از ابزارهای صنعتی
تنظیم قالبها و انجام تستهای اولیه بدون بار و تحت بار
آموزش کامل به اپراتورها در زمینه کار با دستگاه، نگهداری روزانه و رفع مشکلات رایج
پشتیبانی آنلاین و حضوری در صورت نیاز مشتری
نتیجهگیری
یک خط رولفرمینگ بدون جانمایی صحیح، مانند اتومبیلی است که بدون تنظیم فرمان در جاده رها شده باشد؛ احتمال انحراف، تصادف، خرابی و توقف در آن بسیار بالاست. انتخاب یک سازنده ماشینآلات حرفهای و دارای خدمات مهندسی مانند لوتوس صنعت آسیا، تضمینی برای بهرهبرداری مطمئن و موفق از خط تولید شماست.
تیم تخصصی لوتوس از لحظه طراحی خط تا اجرای کامل و بهرهبرداری در کنار شما خواهد بود.
