خط تولید تیوب میل

در دنیای مدرن، دقت، سرعت و استحکام سه عنصر کلیدی در تولید لوله‌های فولادی هستند. اما چه فناوری‌ای پشت این تولید بی‌نقص قرار دارد؟ پاسخ ساده است: تیوب میل، ماشینی که با دقت مهندسی‌شده، ورق‌های فلزی را به لوله‌هایی باکیفیت و استاندارد جهانی تبدیل می‌کند.

تیوب میل(Tube Mill)  قلب تپنده‌ی خطوط تولید لوله و پروفیل است؛ از صنعت ساخت‌وساز گرفته تا خودروسازی، نفت و گاز، و بسیاری از حوزه‌های دیگر. این ماشین با استفاده از فناوری‌های پیشرفته نورد و جوشکاری، محصولاتی مقاوم، یکپارچه و بدون نقص را به بازار عرضه می‌کند

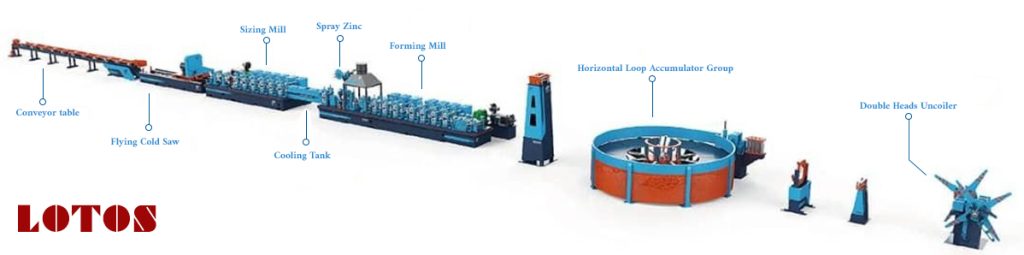

اجزا و مشخصات فنی دستگاه تیوب میل (Tube Mill):

دستگاه تیوب میل یکی از تجهیزات کلیدی در صنعت تولید لوله و پروفیل است که از چندین بخش اصلی تشکیل شده و با استفاده از فناوری‌های نورد و جوشکاری، ورق فولادی را به لوله تبدیل می‌کند. در ادامه، اجزا و مشخصات فنی این دستگاه را بررسی می‌کنیم.

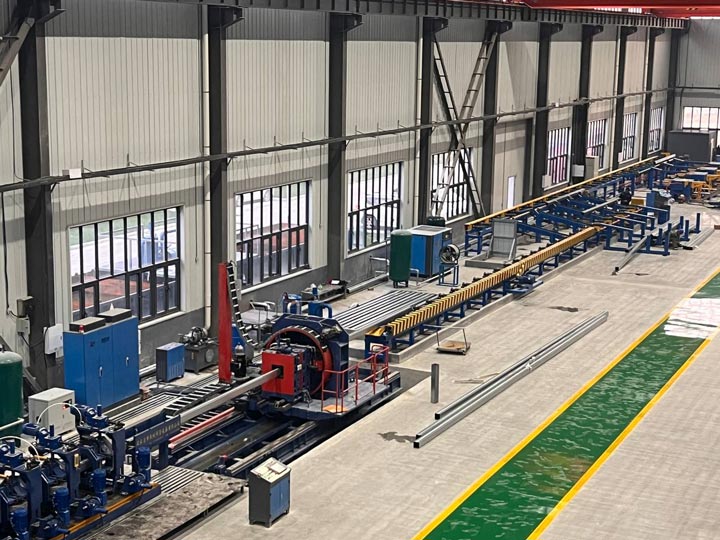

خط تیوب میل LT165
خط تیوب میل LT127

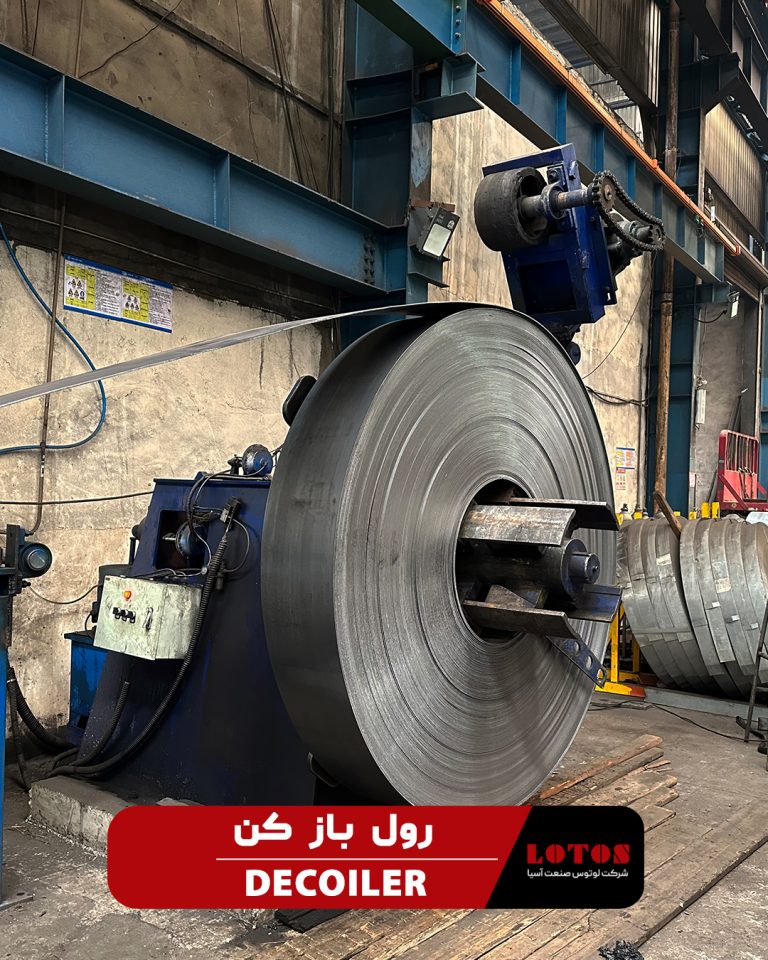

1 – سیستم تغذیه و بازکننده کویل (Uncoiler):

  • وظیفه: باز کردن رول ورق و هدایت آن به خط تولید.
  • انواع: یک‌طرفه و دوطرفه.
  • مشخصات فنی: ظرفیت بین ۳ تا ۳۰ تن، کنترل مکانیکی یا هیدرولیکی.

2 – سیستم صاف‌کن ورق (Leveling & Flattener Unit):

  • وظیفه: صاف کردن ورق قبل از ورود به مرحله فرمینگ.
  • دارای غلطک‌های فشاردهنده برای حذف موج و تاب ورق.

3 – قیچی و جوش سر به سر (Shear & End Welder):

  • وظیفه: برش سر ورق و جوشکاری دو رول به یکدیگر برای تولید پیوسته.
  • نوع جوش: TIG، MIG یا جوش مقاومتی.

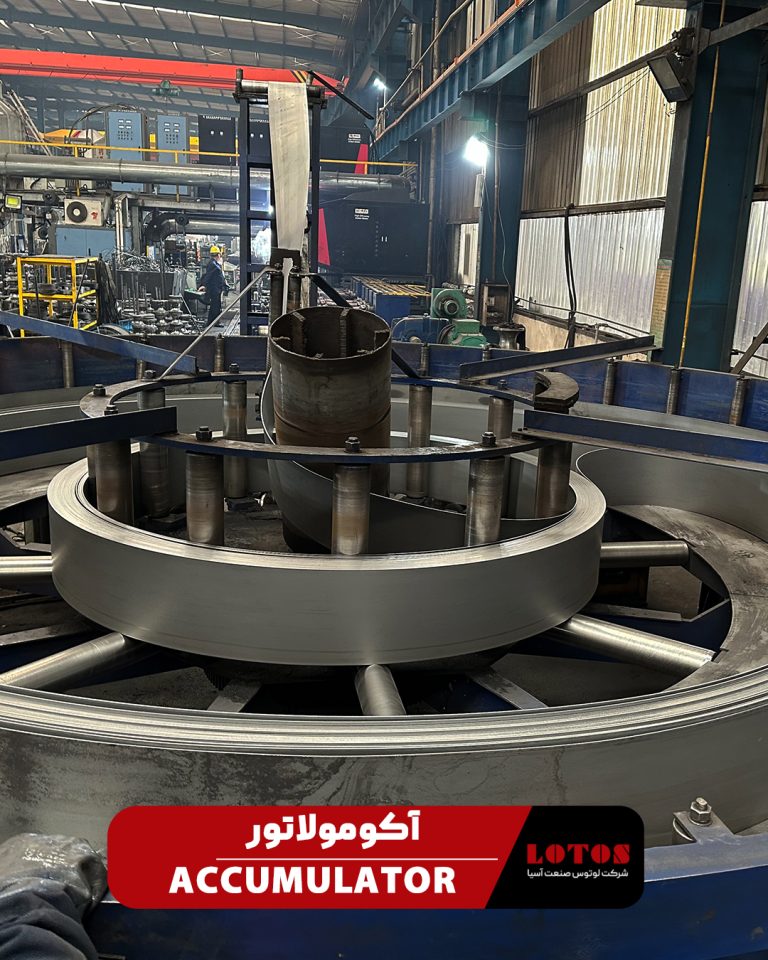

 4 – انباره یا اکومولاتور (Accumulator):

  • وظیفه: ذخیره موقت ورق برای جلوگیری از توقف خط هنگام تعویض کویل.
  • انواع: عمودی، افقی، مارپیچی.

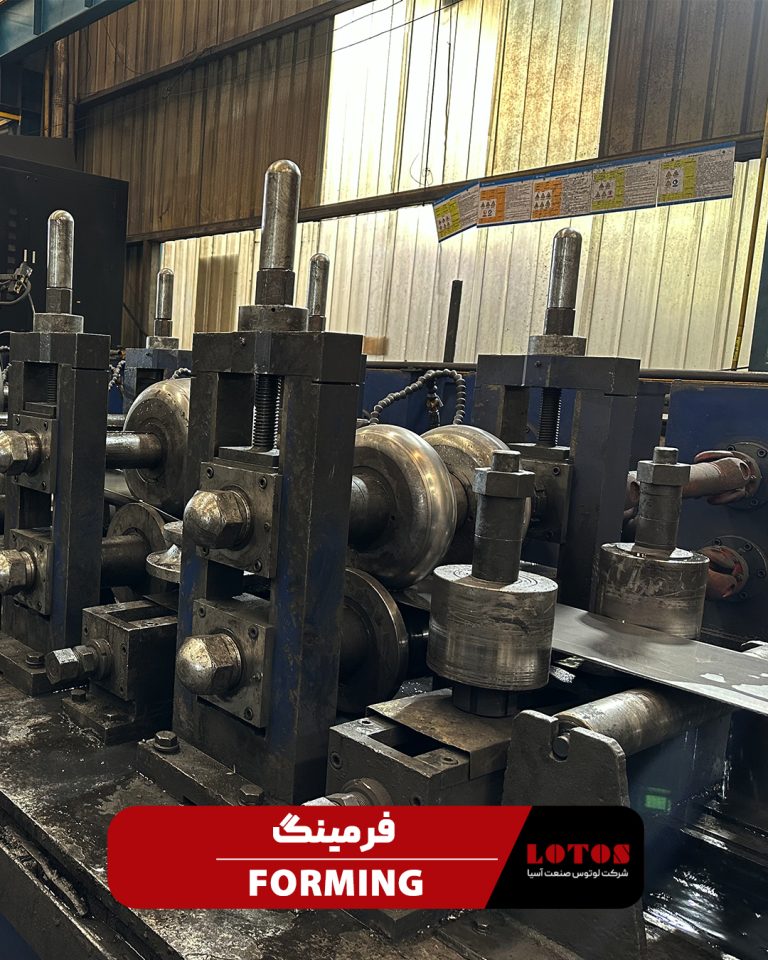

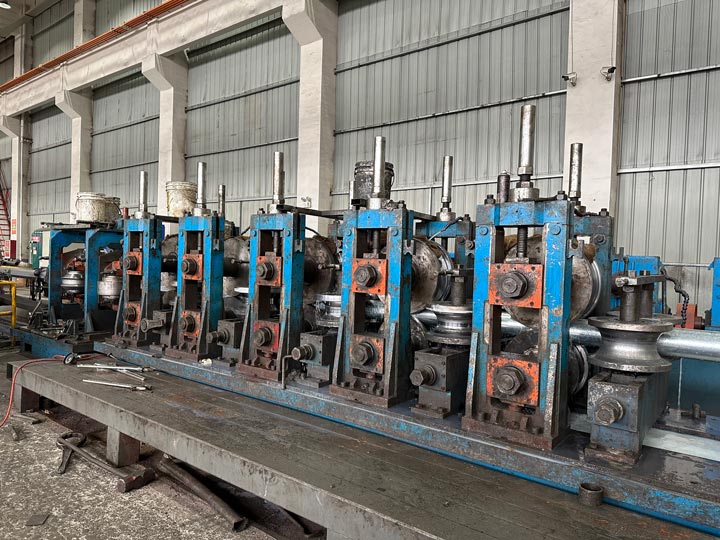

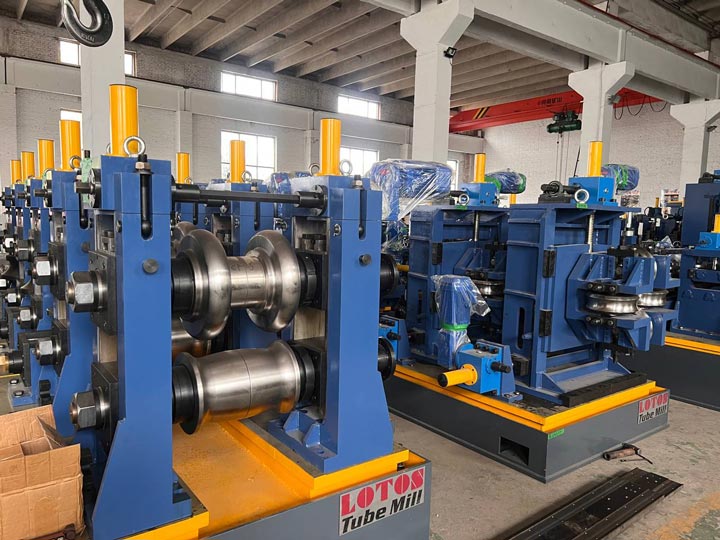

5- ایستگاه فرمینگ (Forming Section):

  • شامل چندین قفسه غلتکی برای تغییر شکل تدریجی ورق به لوله.
  • غلتک‌ها از جنس فولاد آلیاژی با روکش کروم سخت برای افزایش مقاومت.

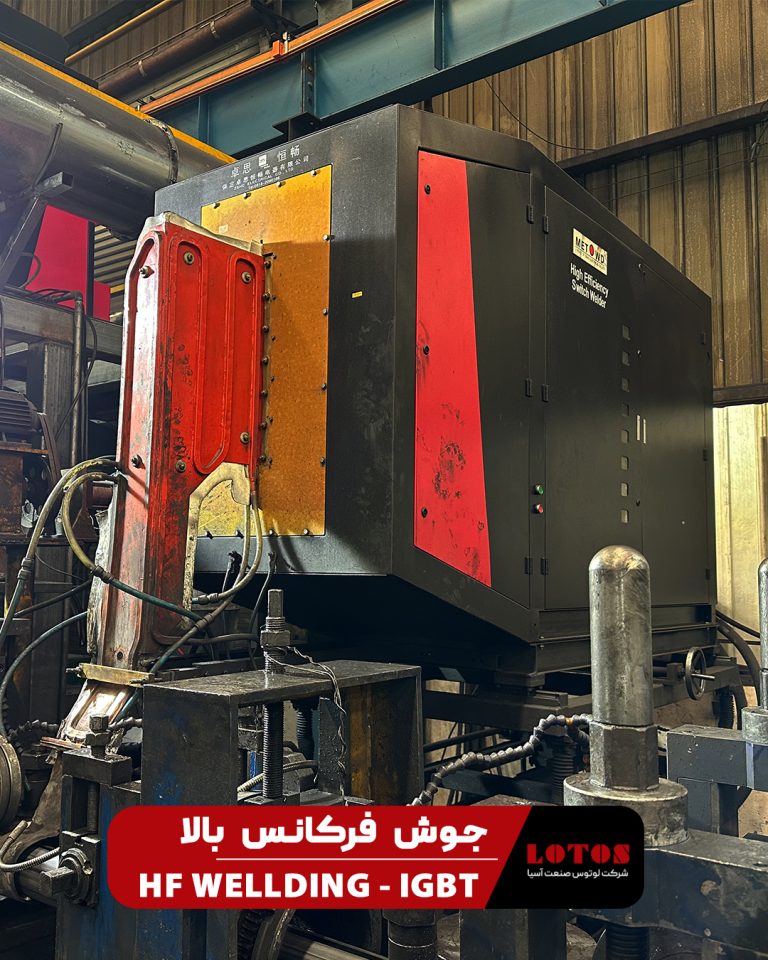

6 – سیستم جوشکاری (Welding Section):

  • روش‌های جوشکاری: القایی فرکانس بالا (HF)، TIG، لیزری.
  • محل قرارگیری: بعد از فرمینگ اولیه.
  • خنک‌کاری: آب و هوا برای جلوگیری از تغییر خواص فلز.

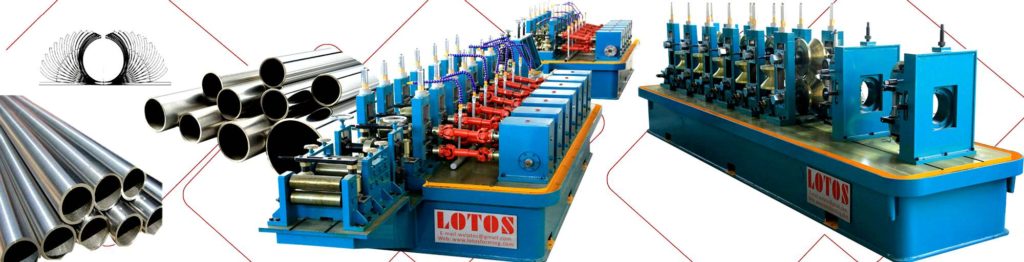

دستگاه-رول-فرمینگ-لوله

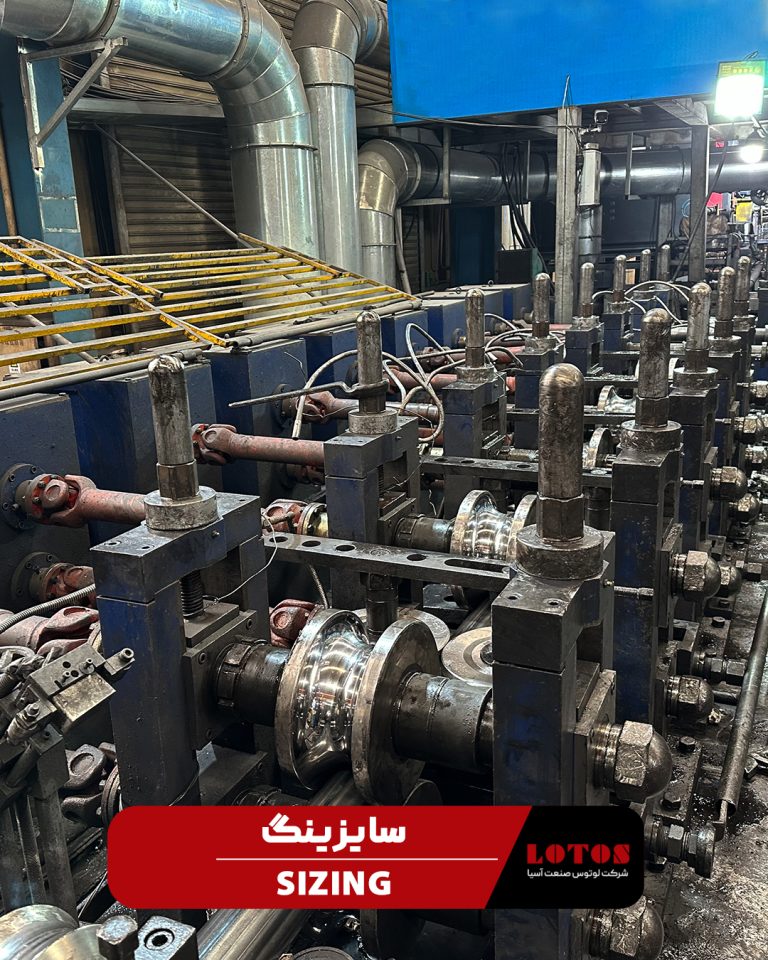

7 – سیستم سایزینگ (Sizing Section):

  • وظیفه: تنظیم دقیق ابعاد و شکل نهایی لوله.
  • دارای چندین قفسه غلتکی با تنظیمات مکانیکی یا سروو موتور.

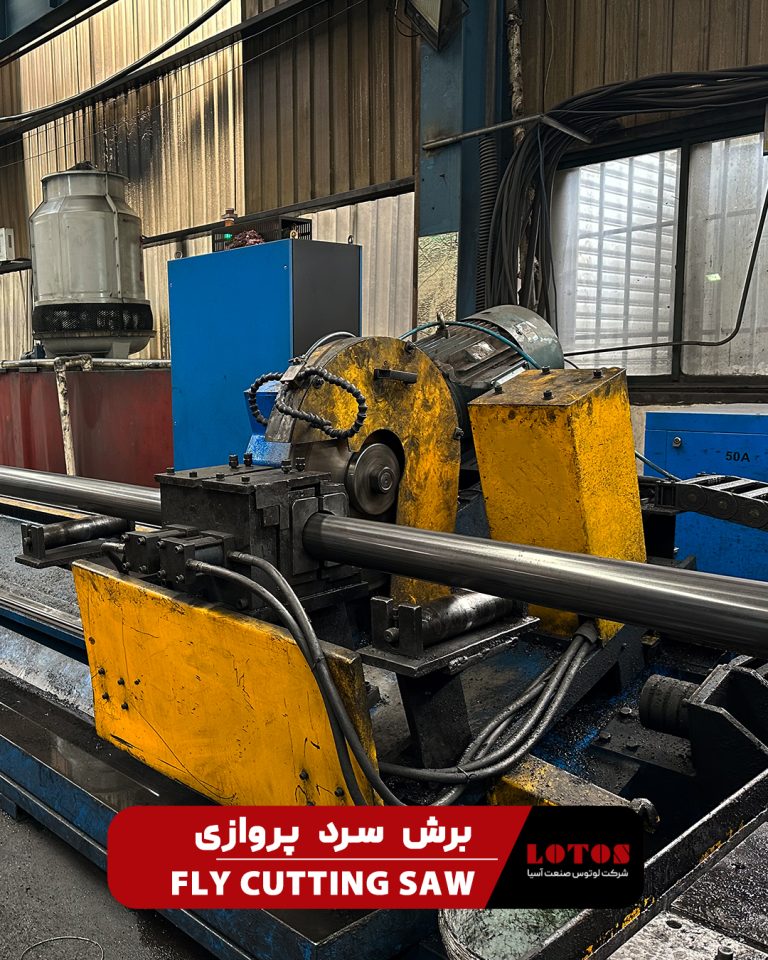

8 – سیستم برش (Cut-Off System):

  • برش لوله در طول‌های مشخص.
  • انواع: اره دیسکی، اره پرتابل (Flying Cut-Off)، برش لیزری.
8-1
8-2
8-3
8-4
8-5
8-6
8-7
8-8
8-9

آیا برای کار با خطوط آموزش در نظر گرفته شده است؟

شرکت لوتوس صنعت بر روی تمامی محصولات و خط های تولید خود نصب و راه اندازی هم ارائه میدهد و به همراه نصب ، هر گونه آموزش های لازم برای راه اندازی و کار با دستگاه ها را برای مشتریان عزیز به عمل می آورد.

نحو گارانتي و خدمات پس فروش چگونه است؟

از آنجایی که شرکت ما بر روی تمام محصولات خود تضمین کیفیت دارد ، به علاوه نصب و راه اندازی و آموزشی که ارائه میدهد، یک سال گارانتی و خدمات پس از فروش مادام العمر را نیز بر رو دستگاه خریداری شده گذاشته تا اطمینان کامل از کارکرد طولانی مدت بدونه هیچ عیب و ایراد و خرابی به تولید کننده حاصل کند.

نحو استعلام قيمت از شركت ما چگونه است؟

فقط کافی است با کارشناسان فروش ما تماس حاصل کرده یا در یکی از شبکات اجتماعی و یا لایو چت وبسایت به ما پیام دهید و شماره خود را ارسال کنید تا با شما تماس گرفته و مشاوره کامل و رایگان راجب خطوط و همچنین قیمت محصول را خدمتتان عرض کنیم.

سخن پایانی

تیوب میل دستگاهی است که برای تولید لوله و پروفیل از ورق‌های فلزی استفاده می‌شود. این دستگاه با فرآیند نورد و جوشکاری، ورق را به لوله تبدیل می‌کند. اجزای اصلی آن شامل سیستم تغذیه ورق، صاف‌کن، فرم‌دهی، جوشکاری، سایزینگ و برش است. تیوب میل به کمک جوش فرکانس بالا (HF) و سیستم‌های اتوماتیک، تولید لوله‌هایی با کیفیت بالا و سرعت بالا را ممکن می‌سازد.
